استراتژی Pattern Finishing در فرزکاری ۴ محوره
در بسیاری از پروژههای ماشینکاری چهارمحوره، کیفیت سطح نهایی اهمیت بسیار زیادی دارد. قطعاتی مانند غلطکها، شفتهای فرمدار، قطعات استوانهای، قالبهای دوار و بسیاری از قطعات صنعتی نیاز دارند پس از عملیات خشنتراشی، با یک مسیر ابزار دقیق پرداخت شوند تا سطحی یکنواخت و باکیفیت ایجاد شود. یکی از استراتژیهای کاربردی برای این منظور در نرمافزار پاورمیل (PowerMill)، استراتژی Pattern Finishing است
این استراتژی با استفاده از الگوهای از پیش تعریفشده، مسیر ابزار را بهصورت منظم روی سطح قطعه ایجاد میکند و باعث میشود عملیات پرداخت با کیفیت بالا، حرکت نرم ابزار و بار یکنواخت روی اسپیندل انجام شود.
اگرچه بسیاری از کاربران از استراتژیهایی مانند Profile Finishing استفاده میکنند، اما در برخی قطعات چهارمحوره، Pattern Finishing میتواند مسیر ابزار مناسبتر، کیفیت سطح بهتر و زمان ماشینکاری کوتاهتری ایجاد کند. در این مقاله با عملکرد این استراتژی، کاربردها، تنظیمات مهم و نکات حرفهای استفاده از آن در نرمافزار پاورمیل آشنا میشویم
استراتژی Pattern Finishing چیست؟
Pattern Finishing یکی از استراتژیهای پرداخت نهایی در نرمافزار پاورمیل است که مسیر ابزار را بر اساس یک الگوی مشخص (Pattern) تولید میکند
به جای اینکه مسیر مستقیماً از هندسه قطعه استخراج شود، کاربر یک الگوی حرکتی مناسب را انتخاب میکند و نرمافزار آن را روی سطح قطعه اعمال میکند. این روش به برنامهنویس اجازه میدهد کنترل بیشتری بر جهت حرکت ابزار، نظم مسیرها و کیفیت پرداخت سطح داشته باشد.
چرا از Pattern Finishing استفاده میکنیم؟
هدف اصلی این استراتژی، ایجاد یک سطح نهایی یکنواخت با حداقل رد ابزار است. در قطعات استوانهای یا قطعاتی که با محور چهارم ماشینکاری میشوند، حرکت منظم ابزار اهمیت زیادی دارد و استفاده از الگوهای مناسب میتواند کیفیت نهایی را به شکل محسوسی افزایش دهد.
مزایای اصلی استفاده از Pattern Finishing عبارتاند از:
ایجاد مسیر ابزار منظم و قابل کنترل
بهبود کیفیت سطح قطعه
کاهش لرزش هنگام ماشینکاری
کاهش تغییرات ناگهانی جهت حرکت ابزار
افزایش پایداری عملیات پرداخت
مناسب برای قطعات چهارمحوره و استوانهای
کاربردهای Pattern Finishing در فرزکاری چهارمحوره
این استراتژی بیشتر در قطعاتی استفاده میشود که محور چهارم نقش اصلی را در ماشینکاری ایفا میکند. برخی از مهمترین کاربردهای آن عبارتاند از:
ماشینکاری غلطکها
پرداخت شفتهای فرمدار
ماشینکاری قطعات استوانهای
قالبهای دوار
قطعات با سطوح منحنی
قطعات دارای الگوهای تکرارشونده
در این پروژهها، هماهنگی حرکت محور چرخشی با حرکت ابزار باعث میشود مسیرهای ایجادشده یکنواختتر باشند و کیفیت سطح افزایش یابد.
تفاوت Pattern Finishing با Profile Finishing
هر دو استراتژی برای عملیات پرداخت نهایی استفاده میشوند، اما تفاوت مهمی میان آنها وجود دارد.
در Profile Finishing مسیر ابزار مستقیماً از پروفیل و هندسه قطعه استخراج میشود، در حالی که در Pattern Finishing مسیر ابزار بر اساس یک الگوی از پیش تعیینشده ایجاد و روی سطح قطعه اعمال میشود. به همین دلیل، در بسیاری از قطعات چهارمحوره که حرکت منظم ابزار اهمیت بیشتری دارد، استفاده از Pattern Finishing میتواند نتیجه بهتری نسبت به Profile Finishing ایجاد کند.

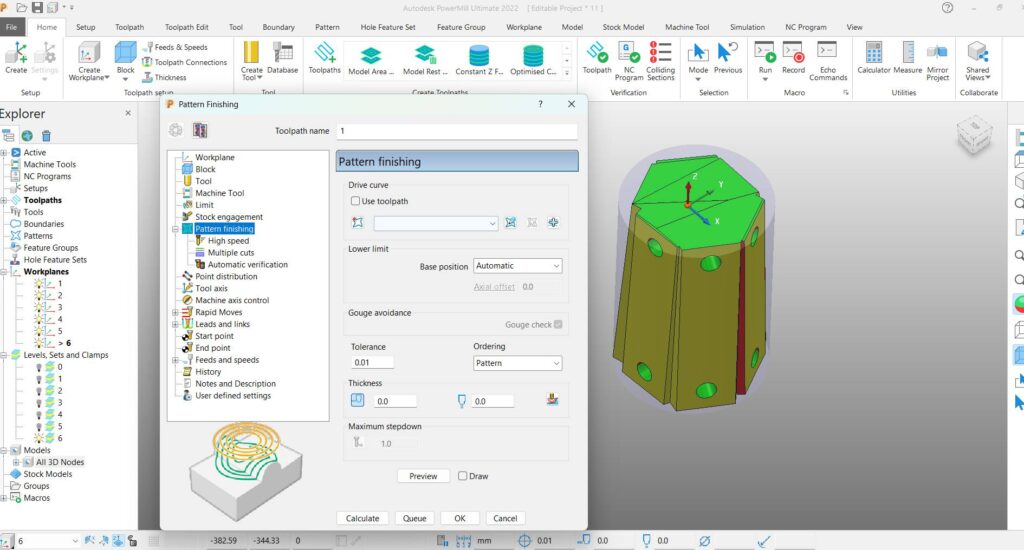

تنظیمات مهم Pattern Finishing در نرمافزار پاورمیل
برای دستیابی به بهترین کیفیت سطح، تنها انتخاب استراتژی کافی نیست؛ بلکه تنظیم صحیح پارامترهای Pattern Finishing در نرمافزار پاورمیل (PowerMill) اهمیت زیادی دارد. انتخاب مناسب این پارامترها باعث میشود حرکت ابزار نرمتر، زمان ماشینکاری بهینهتر و کیفیت سطح قطعه بهتر شود.

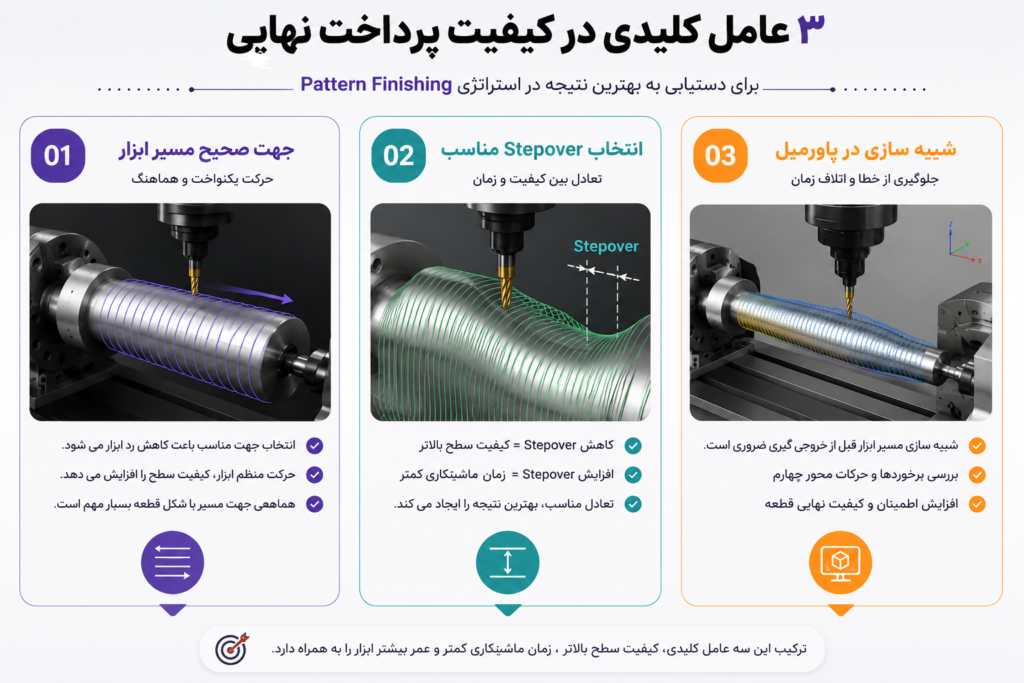

مهمترین تنظیمات این استراتژی عبارتاند از:
جهت مسیر ابزار (Pattern Direction)
جهت حرکت ابزار یکی از مهمترین عوامل در کیفیت پرداخت نهایی است. اگر جهت انتخابشده با شکل هندسی قطعه هماهنگ باشد، رد ابزار کمتر شده و سطح یکنواختتری ایجاد میشود.
مقدار Stepover Stepover
فاصله بین دو مسیر متوالی ابزار را مشخص میکند.
اگر مقدار آن زیاد باشد:
سرعت ماشینکاری افزایش مییابد
اما کیفیت سطح کاهش پیدا میکند.
اگر مقدار آن کم باشد:
کیفیت پرداخت بهتر خواهد شد.
ولی زمان ماشینکاری بیشتر میشود.
بنابراین باید تعادل مناسبی بین کیفیت سطح و زمان تولید برقرار شود.
تنظیم محور چهارم
در ماشینکاری چهارمحوره، هماهنگی بین حرکت محور چرخشی و مسیر ابزار اهمیت بسیار زیادی دارد. تنظیم نادرست محور چهارم میتواند باعث ایجاد رد ابزار، ناهماهنگی مسیرها و کاهش کیفیت سطح شود. به همین دلیل، قبل از خروجی گرفتن برنامه، شبیهسازی کامل مسیر ابزار در نرمافزار پاورمیل ضروری است.
مزایای استفاده از Pattern Finishing
استفاده صحیح از این استراتژی مزایای متعددی دارد که مهمترین آنها عبارتاند از:
کیفیت سطح بسیار بالا
حرکت یکنواخت ابزار
کاهش لرزش هنگام ماشینکاری
کاهش شوک وارد بر اسپیندل
کنترل بهتر مسیر ابزار
مناسب برای قطعات استوانهای و چهارمحوره
امکان ایجاد الگوهای منظم روی سطح قطعه
کاهش نیاز به پرداخت دستی پس از ماشینکاری
محدودیتهای Pattern Finishing
با وجود مزایای زیاد، این استراتژی در همه پروژهها بهترین انتخاب نیست.
برخی محدودیتهای آن عبارتاند از:
برای ماشینکاری خشن (Roughing) مناسب نیست.
در قطعات بسیار پیچیده ممکن است استراتژیهای دیگری عملکرد بهتری داشته باشند.
انتخاب نادرست الگوی مسیر ابزار میتواند کیفیت سطح را کاهش دهد.
نیازمند تنظیم دقیق پارامترها برای دستیابی به بهترین نتیجه است.
نکته مهم:
هیچکدام از حالتهای Rotate then Move، Move then Rotate و Simultaneous بهترین گزینه برای همه پروژهها نیستند؛ انتخاب صحیح Link باید بر اساس هندسه قطعه، نوع دستگاه و نتیجه شبیهسازی در نرمافزار پاورمیل انجام شود.
اشتباهات رایج هنگام استفاده از Pattern Finishing
برخی خطاها باعث میشوند نتیجه نهایی با انتظار برنامهنویس فاصله داشته باشد.
رایجترین اشتباهات عبارتاند از:
انتخاب بیش از حد بزرگ Stepover
انتخاب جهت نامناسب مسیر ابزار
استفاده از ابزار نامناسب
NC عدم شبیهسازی مسیر قبل از تولید برنامه
تنظیم نادرست محور چهارم
(Feed Rate) بیتوجهی به سرعت پیشروی
انتخاب دور اسپیندل نامناسب
نکات حرفهای
اگر هدف شما دستیابی به بهترین کیفیت سطح است، این نکات را رعایت کنید
همیشه مسیر ابزار را قبل از خروجی گرفتن شبیهسازی کنید.
برای سطوح منحنی از ابزار Ball Nose استفاده کنید.
مقدار Stepover را بر اساس کیفیت موردنیاز انتخاب کنید.
جهت Pattern را متناسب با شکل قطعه تنظیم کنید.
در قطعات حساس، ابتدا ماشینکاری را روی یک نمونه آزمایشی بررسی کنید.
نکات حرفهای برای استفاده از Pattern Finishing
برنامهنویسان حرفهای CNC معمولاً قبل از اجرای عملیات پرداخت نهایی، مسیر ابزار را از نظر کیفیت سطح، زمان ماشینکاری و حرکت محور چهارم بررسی میکنند. رعایت چند نکته ساده میتواند نتیجه نهایی را به شکل محسوسی بهبود دهد.
مهمترین توصیهها عبارتاند از:
مسیر Pattern را در جهتی انتخاب کنید که کمترین تغییر زاویه را داشته باشد.
مقدار Stepover را بر اساس کیفیت سطح موردنیاز تنظیم کنید؛ برای پرداخت نهایی، مقادیر کمتر معمولاً نتیجه بهتری دارند.
از ابزار سالم و با لبههای برنده مناسب استفاده کنید تا رد ابزار روی قطعه به حداقل برسد.
قبل از تولید برنامه NC، مسیر ابزار را در نرمافزار پاورمیل شبیهسازی کنید.
در ماشینکاری چهارمحوره، هماهنگی حرکت محور چرخشی با مسیر ابزار را همیشه بررسی کنید.
در صورت نیاز، چند الگوی مختلف را روی یک قطعه آزمایشی مقایسه کنید تا بهترین نتیجه را به دست آورید.
سوالات متداول (FAQ)
استراتژی Pattern Finishing در پاورمیل چه کاربردی دارد؟
این استراتژی برای عملیات پرداخت نهایی (Finishing) استفاده میشود و با ایجاد مسیرهای منظم، کیفیت سطح قطعه را افزایش میدهد. در فرزکاری چهارمحوره، بهویژه برای قطعات استوانهای و دوار، عملکرد بسیار مناسبی دارد.
آیا Pattern Finishing برای همه قطعات مناسب است؟
خیر. این استراتژی بیشتر برای عملیات پرداخت و قطعاتی با الگوی تکرارشونده یا سطوح استوانهای مناسب است. برای ماشینکاری خشن یا برخی هندسههای پیچیده، استراتژیهای دیگری ممکن است انتخاب بهتری باشند
تفاوت Pattern Finishing و Profile Finishing چیست؟
در Profile Finishing مسیر ابزار بر اساس پروفیل قطعه تولید میشود، اما در Pattern Finishing مسیر ابزار از یک الگوی مشخص پیروی میکند. به همین دلیل، Pattern Finishing کنترل بیشتری روی نظم حرکت ابزار و کیفیت پرداخت سطح فراهم میکند.
آیا انتخاب Stepover بر کیفیت سطح تأثیر دارد؟
بله. کاهش مقدار Stepover معمولاً کیفیت سطح را افزایش میدهد، اما زمان ماشینکاری نیز بیشتر خواهد شد. انتخاب مقدار مناسب باید بر اساس نیاز پروژه انجام شود
آیا شبیهسازی مسیر ابزار قبل از خروجی گرفتن ضروری است؟
بله. شبیهسازی در نرمافزار پاورمیل کمک میکند برخوردهای احتمالی، تغییرات ناگهانی مسیر و خطاهای برنامهنویسی قبل از اجرای واقعی شناسایی شوند.
جمعبندی
استراتژی Pattern Finishing یکی از روشهای مؤثر برای پرداخت نهایی در فرزکاری چهارمحوره است که با ایجاد مسیرهای منظم و کنترلشده، کیفیت سطح قطعه را بهبود میبخشد و حرکت ابزار را پایدارتر میکند. انتخاب صحیح الگوی مسیر، تنظیم دقیق پارامترهایی مانند Stepover و هماهنگی مناسب محور چهارم، نقش مهمی در دستیابی به بهترین نتیجه دارند.
اگر از نرمافزار پاورمیل (PowerMill) برای برنامهنویسی ماشینکاری استفاده میکنید، آشنایی با این استراتژی و بهکارگیری صحیح آن میتواند کیفیت نهایی قطعات، عمر ابزار و بهرهوری فرآیند تولید را به شکل محسوسی افزایش دهد.
