نقش زیرکاری در دستگاههای CNC ؛افزایش دقت فرزکاری و محافظت از میز دستگاه
مقدمه
در فرآیندهای ماشینکاری دقیق، کیفیت نهایی قطعه تنها به انتخاب ابزار یا برنامهنویسی مسیر حرکت وابسته نیست. استفاده از تجهیزات جانبی مناسب نیز نقش مهمی در افزایش دقت، حفظ ایمنی دستگاه و کاهش هزینههای تولید دارد. یکی از این تجهیزات، Sacrificial Plate CNC یا زیرکاری در دستگاه CNC است که در بسیاری از عملیات فرزکاری حرفهای مورد استفاده قرار میگیرد.

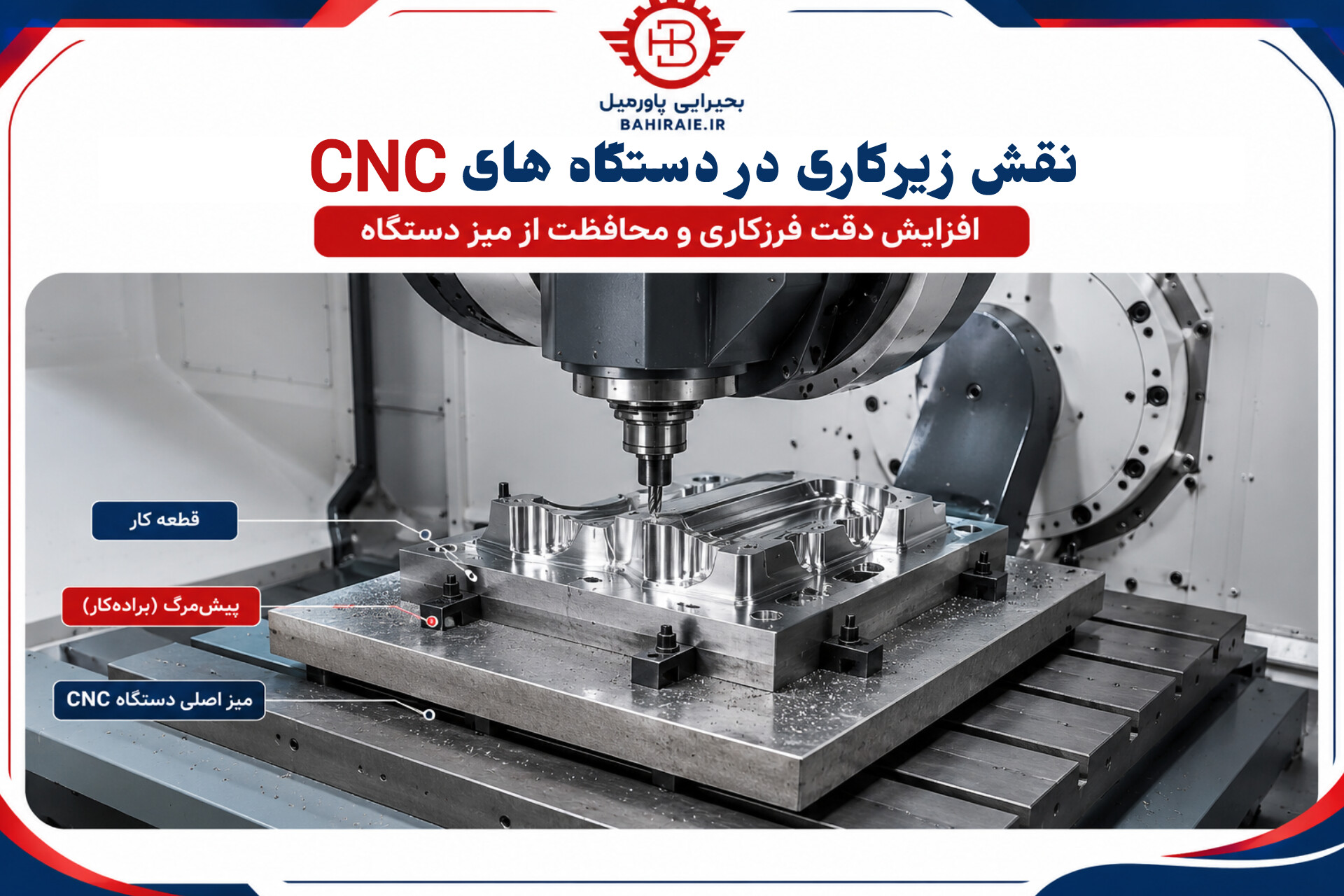

زیرکاری، یک صفحه است که بین قطعه کار و میز دستگاه CNC قرار میگیرد. این صفحه معمولاً از جنس فولاد سنگخورده یا آلیاژهای مناسب ساخته میشود و وظیفه دارد از برخورد مستقیم ابزار با میز دستگاه جلوگیری کند. استفاده صحیح از آن، علاوه بر محافظت از میز CNC، امکان انجام برش کامل قطعه، سوراخکاری عبوری و اجرای دقیق بسیاری از عملیات ماشینکاری را فراهم میکند.
در صنایع مختلف مانند قالبسازی، قطعهسازی، ماشینکاری سهمحوره، چهارمحوره و پنجمحوره، ریزکاری به یکی از اجزای مهم فیکسچر تبدیل شده است. این صفحه باعث افزایش دقت موقعیت قطعه، کاهش احتمال آسیب به ابزار و افزایش ایمنی فرآیند ماشینکاری میشود. به همین دلیل، بسیاری از کارگاههای حرفهای از زیرکاریهای سنگخورده بهعنوان یک استاندارد در تولید استفاده میکنند.
در این مقاله، با عملکرد Sacrificial Plate CNC، مزایای استفاده از زیرکاری، کاربرد آن در پروژههای صنعتی و نقش آن در افزایش کیفیت ماشینکاری و محافظت از دستگاه CNC آشنا میشویم.
زیرکاری (Sacrificial Plate) در دستگاه CNC چیست؟
Sacrificial Plate CNC یا زیرکاری، صفحهای است که بین قطعه کار و میز دستگاه CNC قرار میگیرد و بهعنوان یک لایه محافظ عمل میکند. هدف اصلی این صفحه، جلوگیری از تماس مستقیم ابزار برش با میز دستگاه در زمان انجام عملیات ماشینکاری است. به همین دلیل، در بسیاری از پروژههای صنعتی، استفاده از ریزکاری بهعنوان بخشی از فرآیند استاندارد فیکسچرینگ در نظر گرفته میشود.
در کاربردهای صنعتی، زیرکاری معمولاً از صفحات فولادی سنگخورده و ماشینکاریشده ساخته میشود تا علاوه بر استحکام بالا، سطحی کاملاً صاف و دقیق برای استقرار قطعه فراهم کند. این ویژگی باعث میشود قطعه با دقت بیشتری روی دستگاه بسته شود و خطای ناشی از ناهمواری سطح به حداقل برسد.

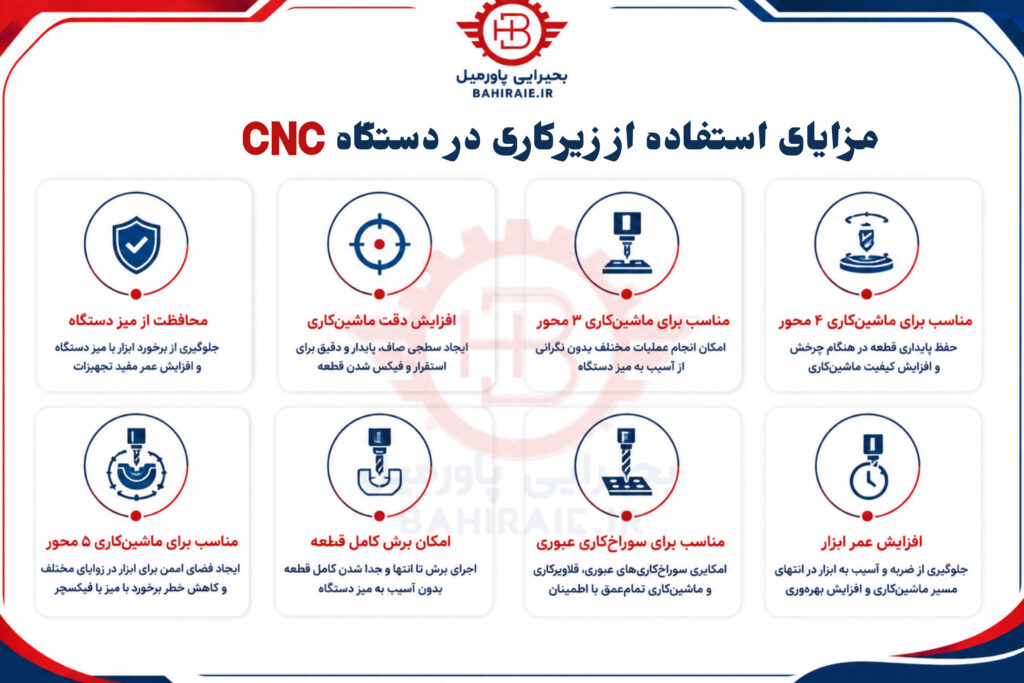

استفاده از زیرکاری تنها به محافظت از میز دستگاه محدود نمیشود. این صفحه در بسیاری از عملیات ماشینکاری، نقش مهمی در افزایش کیفیت تولید و کاهش ریسک آسیب به تجهیزات دارد. مهمترین مزایای آن عبارتاند از:
- محافظت از میز دستگاه CNC در برابر برخورد ناخواسته ابزار
- افزایش دقت استقرار و فیکس کردن قطعه
- امکان اجرای برش کامل قطعه بدون نگرانی از آسیب به میز
- مناسب برای سوراخکاریهای عبوری و عملیات تمامعمق
- کاهش احتمال آسیب دیدن ابزار در پایان مسیر برش
- افزایش ایمنی و تکرارپذیری فرآیند ماشینکاری
به همین دلیل، استفاده از زیرکاری در بسیاری از کارگاههای حرفهای، بهویژه در صنایع قالبسازی، قطعهسازی و تولید قطعات دقیق، به یک استاندارد تبدیل شده است.
چرا از زیرکاری سنگخورده استفاده میشود؟
انتخاب یک زیرکاری سنگخورده، علاوه بر محافظت از میز دستگاه، دقت ماشینکاری را نیز افزایش میدهد. این صفحات به دلیل تلرانس ساخت بالا و صافی مناسب، سطحی پایدار برای قرارگیری قطعه ایجاد میکنند و احتمال خطا در عملیات فرزکاری را کاهش میدهند.
در پروژههایی که قطعات با دقت بالا تولید میشوند، کوچکترین ناهمواری در سطح زیرکار میتواند روی کیفیت نهایی قطعه تأثیر بگذارد. به همین دلیل، صفحات سنگخورده در بسیاری از فیکسچرهای صنعتی مورد استفاده قرار میگیرند.
از مهمترین دلایل استفاده از زیرکاری سنگخورده میتوان به موارد زیر اشاره کرد:
- ایجاد سطح کاملاً صاف و دقیق برای بستن قطعه
- افزایش پایداری قطعه هنگام ماشینکاری
- کاهش لرزش در عملیات فرزکاری
- افزایش کیفیت سطح نهایی قطعه
- جلوگیری از آسیب دیدن میز اصلی دستگاه
- افزایش عمر مفید تجهیزات و ابزارهای برشی
به همین دلیل، در ماشینکاریهای سهمحوره، چهارمحوره و پنجمحوره، استفاده از زیرکاری سنگخورده نهتنها کیفیت تولید را افزایش میدهد، بلکه از بروز بسیاری از خطاهای رایج در فرآیند ماشینکاری نیز جلوگیری میکند.
کاربرد زیرکاری در ماشینکاری سه، چهار و پنجمحوره
امروزه استفاده از Sacrificial Plate CNC تنها به یک نوع ماشینکاری محدود نیست. این صفحه در بسیاری از فرآیندهای تولید، از فرزکاری سهمحوره گرفته تا ماشینکاریهای پیچیده چهار و پنجمحوره، نقش مهمی در افزایش دقت و حفظ ایمنی دستگاه ایفا میکند.
در ماشینکاری سهمحوره، زیرکاری این امکان را فراهم میکند که ابزار بدون نگرانی از برخورد با میز دستگاه، عملیات برش یا سوراخکاری را تا انتهای قطعه ادامه دهد. این موضوع بهویژه در تولید قطعاتی که نیاز به برش کامل یا سوراخهای عبوری دارند، اهمیت زیادی دارد.
در ماشینکاری چهارمحوره، با توجه به چرخش قطعه و تغییر موقعیت آن، استفاده از یک زیرکاری دقیق و مقاوم باعث میشود قطعه در تمام مراحل ماشینکاری، پایداری خود را حفظ کند. این موضوع علاوه بر افزایش کیفیت قطعه، احتمال جابهجایی یا ایجاد خطا در موقعیت قطعه را نیز کاهش میدهد.
در ماشینکاری پنجمحوره نیز اهمیت زیرکاری بیشتر میشود. در این نوع ماشینکاری، ابزار از زوایا و جهتهای مختلف به قطعه نزدیک میشود و کوچکترین اشتباه در فیکسچر یا موقعیت قطعه میتواند باعث برخورد ابزار با میز دستگاه یا تجهیزات نگهدارنده شود. استفاده از زیرکاری، فضای ایمنتری برای اجرای این حرکات ایجاد میکند و احتمال آسیب به تجهیزات را کاهش میدهد.
مهمترین کاربردهای زیرکاری در این فرآیندها عبارتاند از:
- ایجاد سطحی مطمئن برای بستن قطعات صنعتی
- افزایش دقت موقعیت قطعه در عملیات ماشینکاری
- امکان اجرای برش کامل قطعه بدون آسیب به میز دستگاه
- مناسب برای سوراخکاریهای عبوری و ماشینکاری تمامعمق
- کاهش احتمال برخورد ابزار با میز یا فیکسچر
- افزایش تکرارپذیری در تولید قطعات سریسازی
نقش زیرکاری در سوراخکاری و برش کامل قطعات

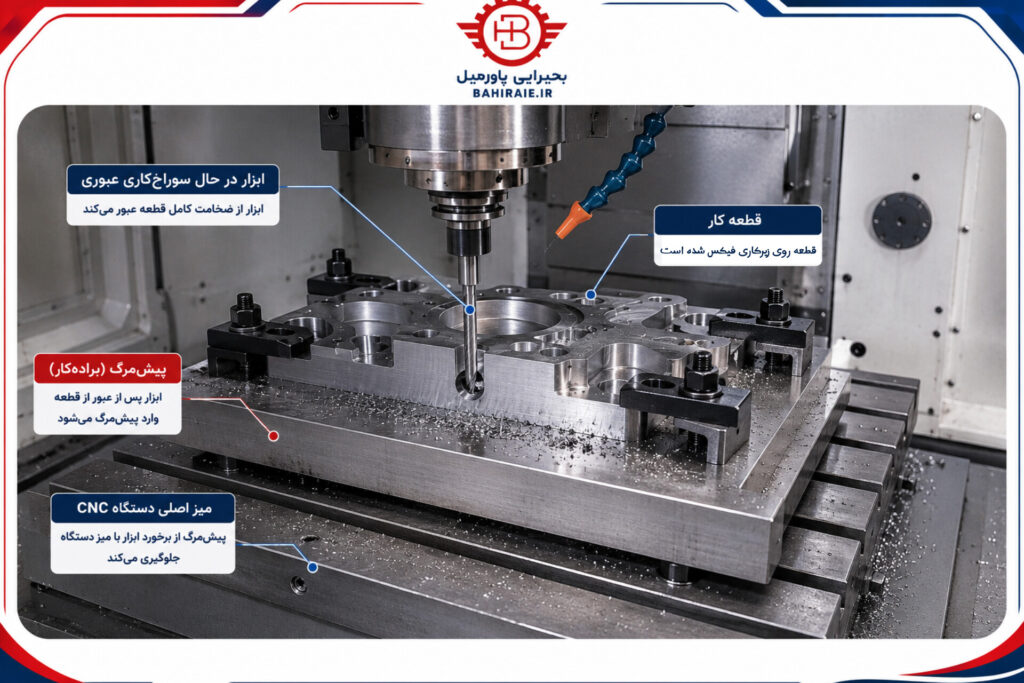

یکی از مهمترین مزایای استفاده از زیرکاری (Sacrificial Plate)، امکان اجرای عملیات سوراخکاری و برش تا انتهای قطعه است. در بسیاری از پروژههای صنعتی، لازم است ابزار از ضخامت کامل قطعه عبور کند. اگر زیر قطعه هیچ سطح محافظی وجود نداشته باشد، ابزار پس از خروج از قطعه با میز دستگاه برخورد میکند و ممکن است به ابزار یا میز CNC آسیب وارد شود.
قرار گرفتن زیرکاری در زیر قطعه، این مشکل را برطرف میکند. ابزار پس از عبور از قطعه وارد صفحه پیشمرگ میشود و بدون ایجاد آسیب به میز دستگاه، عملیات ماشینکاری را کامل میکند.
این موضوع در فرآیندهای زیر اهمیت ویژهای دارد:
- سوراخکاریهای عبوری (Through Hole)
- قلاویزکاری و آمادهسازی سوراخهای رزوه
- برش کامل محیط قطعه از ورق یا بلوک
- جداسازی قطعات از متریال اولیه
- ماشینکاری قطعاتی که نیاز به برش کامل در آخرین مرحله دارند
استفاده صحیح از زیرکاری در این عملیات، علاوه بر محافظت از دستگاه، کیفیت نهایی قطعه را نیز افزایش میدهد و از ایجاد پلیسه، باقی ماندن اتصالهای ناخواسته یا آسیب به لبههای قطعه جلوگیری میکند. این موضوع باعث میشود قطعه با دقت بیشتر و نیاز کمتر به عملیات تکمیلی از دستگاه خارج شود.
تأثیر زیرکاری بر افزایش دقت و محافظت از میز دستگاه
یکی از مهمترین دلایل استفاده از Sacrificial Plate CNC، افزایش دقت ماشینکاری و محافظت از اجزای اصلی دستگاه است. میز دستگاه CNC یکی از دقیقترین بخشهای ماشین محسوب میشود و هرگونه خراش، ضربه یا برخورد ابزار با آن میتواند دقت دستگاه را کاهش دهد و هزینههای تعمیر و نگهداری را افزایش دهد.
استفاده از زیرکاری باعث میشود ابزار برش، حتی در صورت عبور از ضخامت کامل قطعه، با میز دستگاه تماس نداشته باشد. این موضوع علاوه بر حفظ سلامت میز، از وارد شدن بار اضافی به ابزار نیز جلوگیری میکند و کیفیت عملیات ماشینکاری را بهبود میبخشد.
از مهمترین مزایای استفاده از زیرکاری میتوان به موارد زیر اشاره کرد:
- محافظت از سطح میز دستگاه در برابر برخورد ابزار
- کاهش احتمال آسیب به ابزارهای برشی
- افزایش دقت در استقرار و موقعیت قطعه
- کاهش هزینههای تعمیر و نگهداری دستگاه
- افزایش عمر مفید میز CNC و تجهیزات فیکسچر
- بهبود کیفیت و تکرارپذیری قطعات تولیدی
در کارگاههایی که تولید بهصورت مداوم انجام میشود، این مزایا اهمیت بیشتری پیدا میکنند. حتی یک برخورد کوچک ابزار با میز دستگاه میتواند باعث ایجاد خطا در پروژههای بعدی شود. به همین دلیل، بسیاری از شرکتهای فعال در قالبسازی، قطعهسازی و تولید قطعات دقیق، استفاده از زیرکاری را بهعنوان بخشی از استاندارد فرآیند ماشینکاری در نظر میگیرند.
نکات مهم هنگام انتخاب و استفاده از زیرکاری
برای اینکه زیرکاری بتواند عملکرد مناسبی داشته باشد، انتخاب صحیح و نگهداری اصولی آن اهمیت زیادی دارد. استفاده از یک صفحه نامناسب یا آسیبدیده ممکن است دقت ماشینکاری را کاهش دهد و نتیجهای کاملاً برعکس ایجاد کند.
هنگام انتخاب و استفاده از زیرکاری، رعایت نکات زیر توصیه میشود:
- از صفحات سنگخورده و کاملاً تخت استفاده کنید.
- ضخامت صفحه را متناسب با نوع پروژه و عمق ماشینکاری انتخاب کنید.
- پیش از نصب، سطح پیشمرگ و میز دستگاه را کاملاً تمیز کنید.
- از بسته شدن صحیح صفحه و قطعه روی فیکسچر اطمینان حاصل کنید.
- در صورت ایجاد شیارهای عمیق یا آسیبدیدگی، سطح پیشمرگ را مجدداً ماشینکاری یا تعویض کنید.
- از برخوردهای غیرضروری ابزار با پیشمرگ جلوگیری کنید تا عمر مفید آن افزایش یابد.
رعایت این نکات باعث میشود زیرکاری برای مدت طولانی دقت و کیفیت خود را حفظ کند و نقش مؤثری در افزایش ایمنی و کیفیت ماشینکاری داشته باشد.
سوالات متداول (FAQ)
- زیرکاری (Sacrificial Plate) در دستگاه CNC چه وظیفهای دارد؟
زیرکاری از میز دستگاه در برابر برخورد ابزار محافظت میکند، دقت استقرار قطعه را افزایش میدهد و امکان انجام برش کامل و سوراخکاری عبوری را بدون آسیب به دستگاه فراهم میکند.
- آیا استفاده از زیرکاری فقط در ماشینکاری سهمحوره کاربرد دارد؟
خیر. از زیرکاری در ماشینکاریهای سهمحوره، چهارمحوره و پنجمحوره استفاده میشود و در هر سه روش، نقش مهمی در افزایش دقت و محافظت از تجهیزات دارد.
- چرا از صفحات سنگخورده بهعنوان زیرکاری استفاده میشود؟
زیرا این صفحات سطحی کاملاً صاف و دقیق ایجاد میکنند، پایداری قطعه را افزایش میدهند و خطای ناشی از ناهمواری سطح را به حداقل میرسانند.
- آیا زیرکاری باعث افزایش عمر ابزار نیز میشود؟
بله. استفاده صحیح از زیرکاری احتمال برخورد مستقیم ابزار با میز دستگاه را کاهش میدهد و از آسیبهای ناگهانی به ابزارهای برشی جلوگیری میکند.
جمعبندی
Sacrificial Plate CNC یا زیرکاری در دستگاه CNC یکی از اجزای مهم در فرآیندهای حرفهای ماشینکاری است. این صفحه علاوه بر محافظت از میز دستگاه، دقت استقرار قطعه را افزایش میدهد و امکان اجرای ایمن عملیاتهایی مانند برش کامل و سوراخکاری عبوری را فراهم میکند.
در صنایع قالبسازی، قطعهسازی و ماشینکاری سه، چهار و پنجمحوره، استفاده از زیرکاریهای سنگخورده به یک استاندارد تبدیل شده است. انتخاب صحیح زیرکاری، نصب اصولی و نگهداری مناسب آن، علاوه بر افزایش کیفیت قطعات، هزینههای تعمیرات را کاهش میدهد و بهرهوری فرآیند تولید را بهبود میبخشد.
